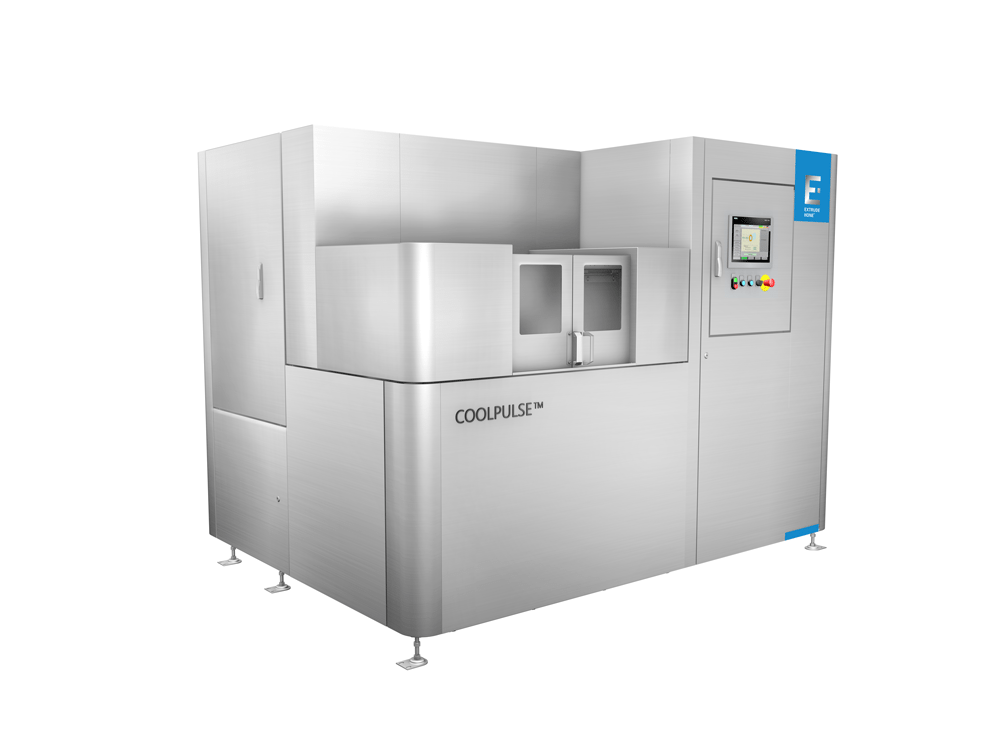

COOLPULSETM技术

EXTRUDE HONE的技术是金属3D打印零件的增强整理解决方案，作为添加层制造（ALM）组件。

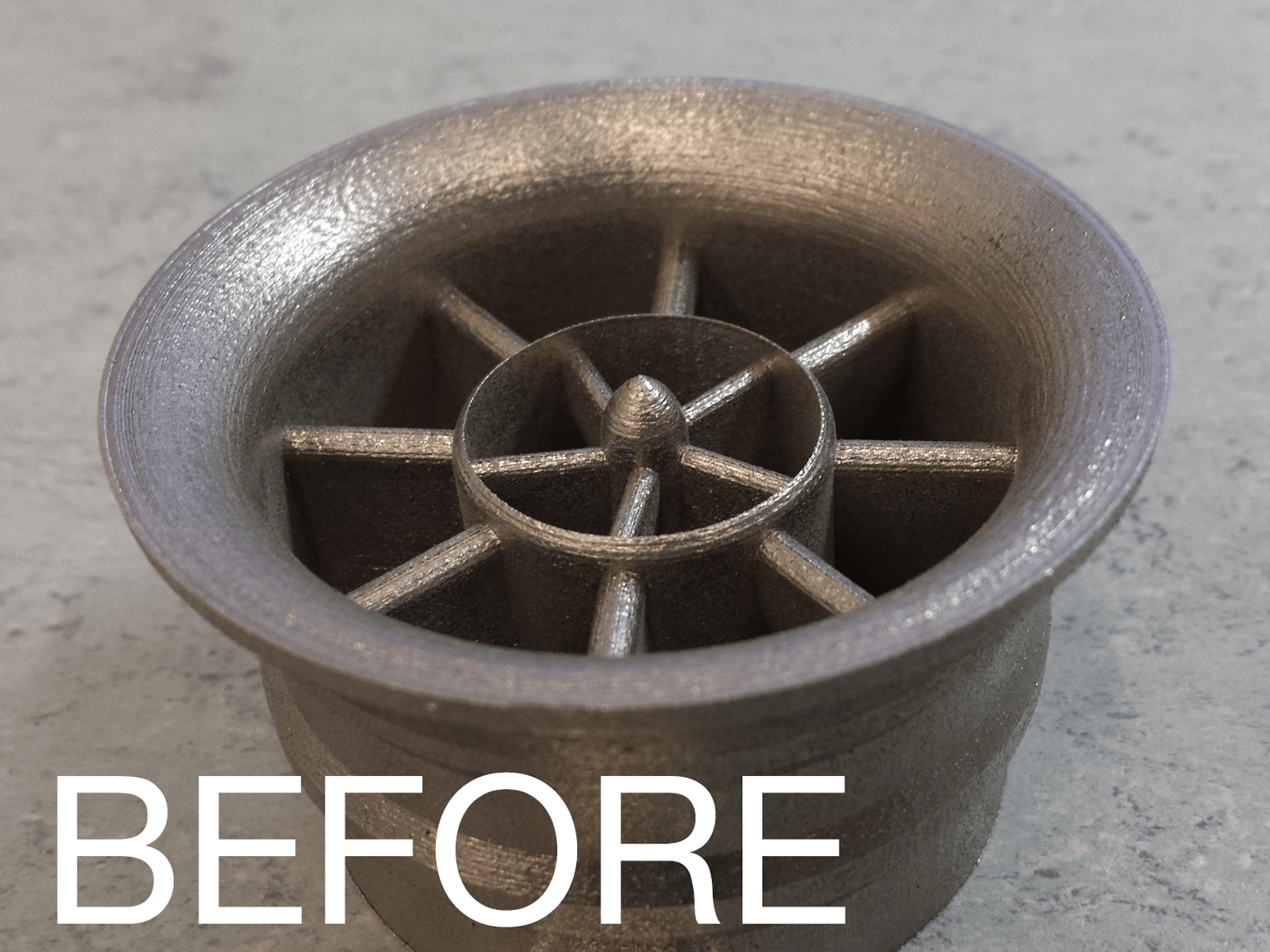

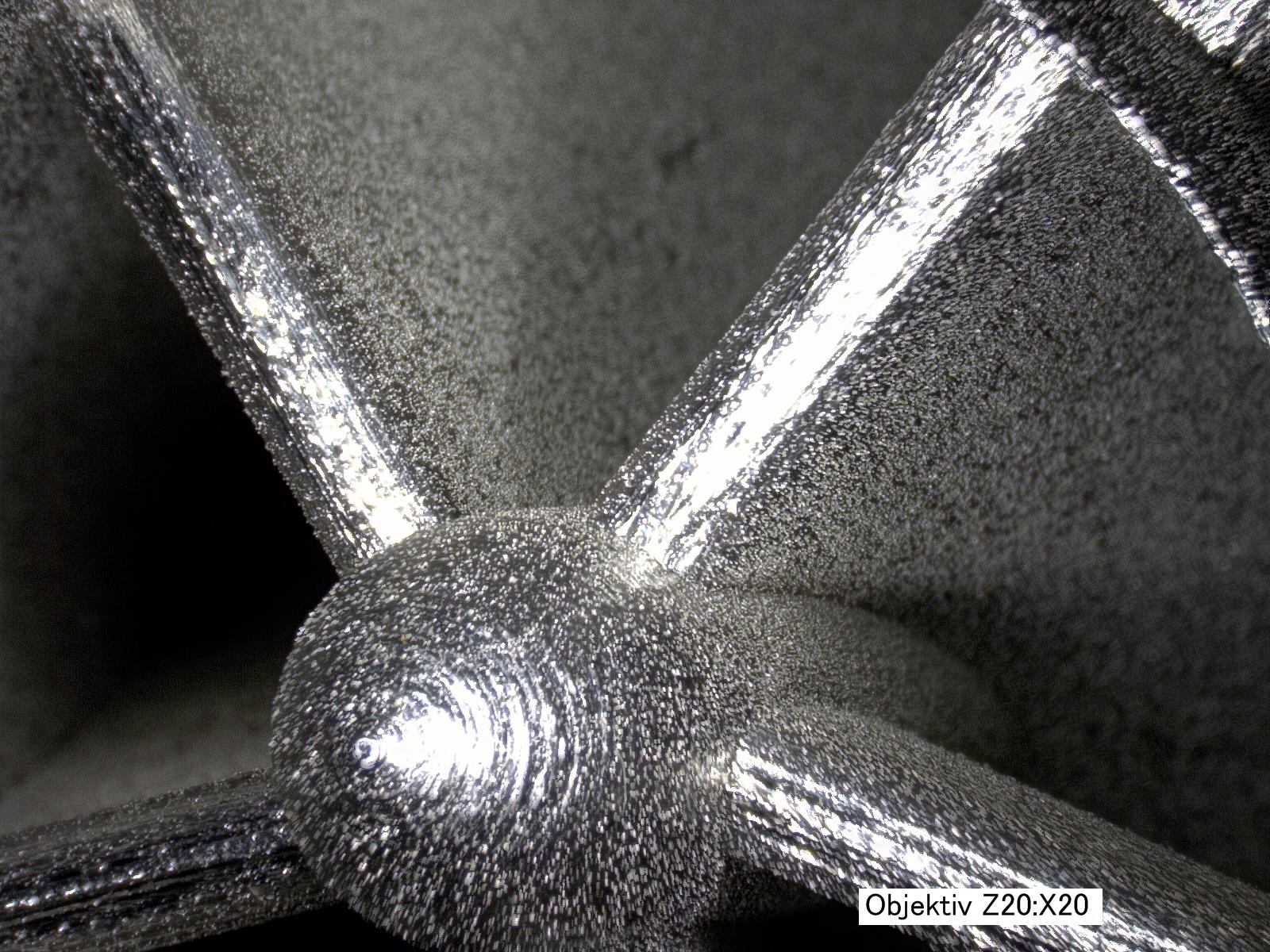

COOLPULSETM技术通过保持设计自由来立刻为金属零件解决表面粗糙的问题！
这种新技术可以完成表面处理，并为ECM（电化学加工）的发展创造了里程碑。

EXTRUDE HONE COOLPULSETM工艺提供了3D打印零件与表面处理的解决方案。



COOLPULSETM工作原理



  • COOLPULSETM是按照阳极金属溶解原理的ECM技术。
  • 零件是阳极，工具是阴极。 在阳极和阴极间隙之间会电解液充当介质。 COOLPUSETM使用特殊的，pH中性，环保的电解液，它将去除材料的重点放在毛刺，边缘和峰顶上。
  • 与平面相比，毛刺，峰口和边缘的电流密度更高。 这样的效果是在这些区域中更多的材料被去除，更光滑的效果。
  • 过程中除去的物质（氢氧化物）必须从电解液中过滤出来，以保持阴极和工件之间间隙中的电解质质量不变。

两种不同的技术应用于COOLPULSETM:

基础技术:



  • 零件将在电解槽中的2个阴极板之间搅动。
  • 电流密度的浓度在峰值和边缘。
  • 用于外部去毛刺和抛光应用。

夹具技术:



  • 零件和阴极保持静止。
  • 阴极镜面部分轮廓，使电解液在间隙中流动。
  • 可以同时加工外部和内部功能

DOWNLOAD COOLPULSETM介绍

下载

COOLPULSETM与普通ECM的区别?

虽然COOLPULSETM遵循相同的ECM原则，但两种技术之间存在一些重大差异：

  • 使用特殊的电解液，用于支持在工件表面上更好，更稳定的分布电场。
  • 具有比ECM更高的材料去除率。
  • 允许工件和电极之间的间隙尺寸较大。
  • 安装有工件，夹具和阴极的机器底板完全浸没在电解液中进行加工。
  • 使用COOLPULSE™加工的主要重点在于表面处理，较少的去毛刺。



COOLPULSETM 加工 – 夹具

为了满足高度的灵活性和短的反应时间的3D打印行业，EXTRUDE HONE®重新定义和设计了夹具。

  • 完整的夹具服务，包括阴极的设计，优化和3D打印
  • 可行性和应用支持
  • 3D打印的阴极与零件
  • 远程应用参数上传

EXTRUDE HONE® 连接

EXTRUDE HONE® 连接提供访问Extrude Hone世界

  • 直接加载每个新应用程序的参数文件
  • 远程升级的材料包
  • 自动机器软件升级
  • 全业务监控
  • 支持调试，故障排除，通过互联网连接的COOLPULSETM系统维护和服务
  • 在ECM系统中集成VPN路由器

应用

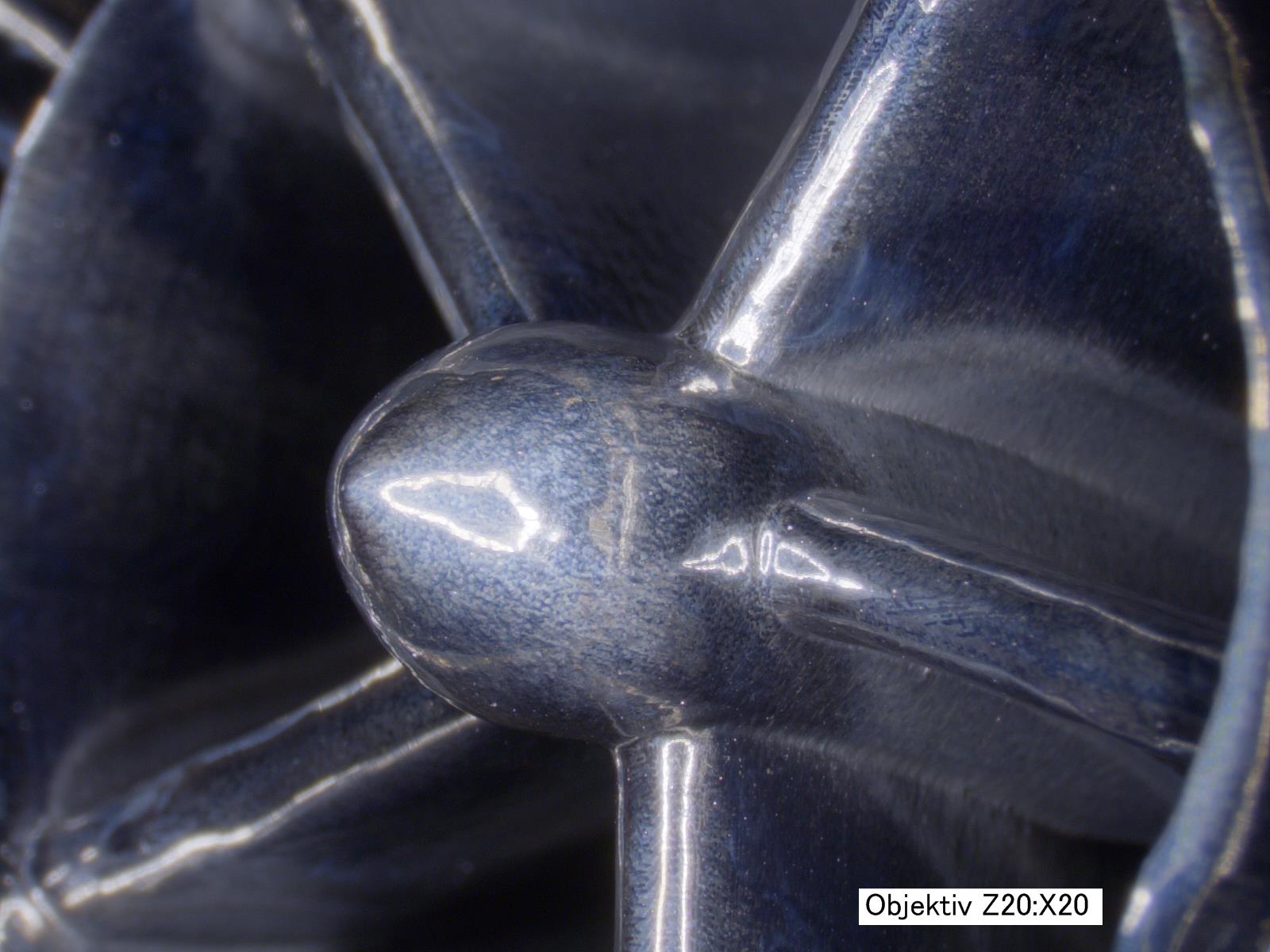

  • 工件同时在微观和宏观层面创建一个定义的表面结构。
  • 合理和可控的材料去除。
  • 内外表面抛光。
  • 从支撑结构和表面去除残余。
  • 高电流密度作用在工件的峰口和边缘，允许一致的倒圆。

效益

  • COOLPULSETM同时完成内部/外部表面。
  • 可以加工较大的表面。
  • 能够利用3D打印技术快速和成本有效的生产夹具。
  • 有专利基座安装方便。没有电线连接到所需的零件。
  • Extrude Hone提供远程应用参数和上传。
  • COOLPULSETM使用pH中性、环保电解液。
